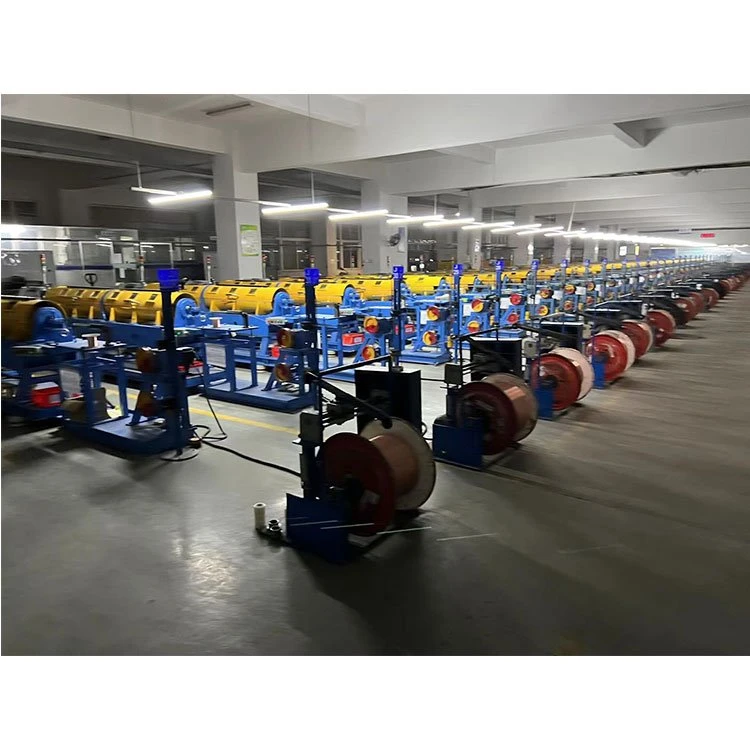

120/12 Machine de toronnage de tuyau horizontal

Utiliser

Il convient aux câbles de données (catégorie cinq, six, sept) et aux câbles haute fréquence, aux câbles informatiques, aux câbles d’alimentation et autres câbles multibrins et bandes synchrones.

Caractéristiques de performance

La machine principale du treuil simple en porte-à-faux HD-800 adopte une structure en porte-à-faux, composée d’un programme PLC + contrôle de la vitesse de conversion de fréquence + contrôle pneumatique. , pour assurer la tension uniforme du câble; afin d’assurer la stabilité de la structure géométrique après le câblage, une structure de câblage à un seul bouton est adoptée et un volant de grand diamètre est conçu pour minimiser la flexion et la faible perte; Le mouvement de la bobine de fil pour prendre et prendre le fil, et le mouvement alternatif de la bobine de fil, grâce à la double commande de la liaison mécanique et de l’appareil électrique, garantissent que l’unité a une excellente synchronisation à partir des quatre états de démarrage, de fonctionnement normal, d’arrêt lent et d’arrêt d’urgence. Caractéristiques stables; performances stables de l’ensemble de la machine, fonctionnement simple, pour assurer d’excellentes performances du produit.

L’ensemble du système

1. Orientation de l’appareil: de gauche à droite → à droite pour se rétracter

2. Alimentation de l’équipement: 380V / 50HZ

3. Peinture: bleu ciel (peut être fait selon les exigences du client)

Composition de l’équipement

1. Moule oculaire et support de collecte de compteurs-----------------------------1 ensemble (standard)

2. Φ800 cantilever machine à torsion unique moteur principal ------------- 1 ensemble (standard)

(1) Diamètre du fil toronné: maximum Φ20mm

(2) Diamètre extérieur du fil de noyau applicable: Φ1.0mm-4.0mm

(3) Plage de distance de torsion: 30mm-200mm

(4) Moteur principal: moteur de 15 CV plus régulation de la vitesse de conversion de fréquence

(5) Moteur de prise: moteur de 5,5 CV + différentiel

(6) Moteur à câble: motoréducteur 1HP

(7) Spool lift: ascenseur électro-hydraulique

(8) Vitesse: 0 ~ 700 / min, vitesse normale 600PRM / min

(9) Dimensions: (L×W×H) 380×172×178cm

(10) Poids: 5500KG

(11) Diamètre de la bobine de prise: Φ800mm x600mm xΦ80mm (dimensions fournies par l’utilisateur)

3. Boîtier de commande d’ordinateur PLC -------------------------------- 1 ensemble (standard)

(1) Partie de commande électronique: PLC: système Siemens,

(2) Interface homme-machine: Taiwan Wellun 7 pouces,

4. Machine d’emballage centrale --------------------------------------- 1 jeu (facultatif)

5. Machine de cerclage latéral --------------------------------------- 1 jeu (facultatif) match)

6. 12 racks de rentabilité à tension passive à deux rangées--------------------1 ensemble (en option)

7. Machine de paiement automatique à double tête HD-500 ---------------------- 1 ensemble (en option)

8. Machine de détordage et de paiement HD-500 ---------------------------- 1 ensemble (en option)
