Salut! En tant que fournisseur de la machine de toronnage de tuyaux horizontale 80/6, on me pose souvent des questions sur les normes d'inspection de qualité des produits toronnés par cette superbe machine. J'ai donc pensé écrire ce blog pour partager quelques idées.
Tout d’abord, parlons de ce qu’est la toronneuse de tuyaux horizontale 80/6. Cette machine est conçue pour relier plusieurs fils ou câbles ensemble dans une configuration horizontale. Il est largement utilisé dans l'industrie des câbles et des fils pour créer des produits toronnés de haute qualité.
1. Inspection de l'apparence
La première chose que nous examinons lors du contrôle qualité est l’apparence des produits échoués. La surface des fils ou câbles toronnés doit être lisse, sans rayures, bosses ou déformations visibles. Toute irrégularité sur la surface peut non seulement affecter l’esthétique mais aussi potentiellement compromettre les performances du produit. Par exemple, une égratignure sur la couche externe d'un câble peut exposer les conducteurs internes à des facteurs environnementaux tels que l'humidité et la poussière, entraînant une corrosion ou des courts-circuits au fil du temps.
La couleur des produits échoués doit également être cohérente. S’il y a des variations de couleur, cela peut indiquer des problèmes liés aux matières premières ou au processus de fabrication. Par exemple, une coloration incohérente peut signifier que le matériau de revêtement n’a pas été appliqué uniformément ou que la température pendant le processus de revêtement n’a pas été correctement contrôlée.
2. Dimensions et tolérance
Des dimensions précises sont cruciales pour le bon fonctionnement des produits échoués. Nous mesurons le diamètre extérieur, le pas et d'autres dimensions pertinentes des fils ou câbles toronnés. Le diamètre extérieur doit se situer dans la plage de tolérance spécifiée. Un écart par rapport au diamètre extérieur standard peut entraîner des problèmes lorsque le produit est installé ou utilisé avec d'autres composants. Par exemple, si le diamètre extérieur d'un câble est trop grand, il risque de ne pas rentrer dans les goulottes ou les connecteurs désignés.
Le pas, qui est la distance entre les tours successifs des brins, doit également être précis. Un pas incorrect peut affecter la flexibilité et la résistance mécanique du produit toronné. Si le pas est trop grand, les brins risquent de ne pas être étroitement liés, ce qui réduira la résistance globale du câble. En revanche, un pas trop petit peut rendre le câble trop rigide et difficile à plier.
3. Résistance à la traction
La résistance à la traction est un indicateur clé de la qualité des produits échoués. Nous effectuons des tests de traction pour déterminer la force que les fils ou câbles toronnés peuvent supporter avant de se rompre. Ceci est important car dans de nombreuses applications, les câbles sont soumis à des forces de traction. Par exemple, dans les lignes aériennes de transport d’électricité, les câbles doivent pouvoir résister à leur propre poids ainsi qu’aux forces exercées par le vent et la glace.
Un produit toronné de haute qualité doit avoir une résistance à la traction constante et suffisante. Si la résistance à la traction est trop faible, le câble peut se briser dans des conditions normales de fonctionnement, entraînant des pannes de courant ou d'autres risques pour la sécurité. Lors de l’essai de traction, nous recherchons également tout signe de rupture ou de séparation des torons avant le point de rupture ultime. Si les brins commencent à se casser ou à se séparer prématurément, cela indique une mauvaise qualité de toronnage.
4. Propriétés électriques
Pour les câbles électriques, les propriétés électriques sont de la plus haute importance. Nous mesurons des paramètres tels que la résistance, la capacité et la résistance d'isolement. La résistance des conducteurs torsadés doit se situer dans la plage spécifiée. Une résistance élevée peut entraîner des pertes de puissance sous forme de chaleur, ce qui non seulement gaspille de l'énergie, mais augmente également le risque de surchauffe et d'incendie.
La capacité est une autre propriété électrique importante, en particulier pour les applications haute fréquence. Une valeur de capacité incorrecte peut provoquer une distorsion du signal et des interférences. La résistance d’isolation est cruciale pour prévenir les fuites électriques. Une faible résistance d’isolation peut indiquer des problèmes liés au matériau isolant ou au processus de fabrication, tels que la présence d’humidité ou de contaminants dans la couche isolante.
5. Qualité des torons
La façon dont les torons sont tordus ensemble est un aspect critique du contrôle qualité. Les brins doivent être uniformément torsadés et étroitement liés. Nous vérifions les brins lâches ou les espaces entre les brins. Les brins lâches peuvent facilement se séparer, réduisant ainsi les performances mécaniques et électriques du produit.
La direction de l’échouage compte également. Dans certaines applications, une direction de câblage spécifique est nécessaire pour garantir un bon fonctionnement. Par exemple, dans certains câbles de communication, la direction des torons peut affecter les caractéristiques de transmission du signal.
Machines connexes

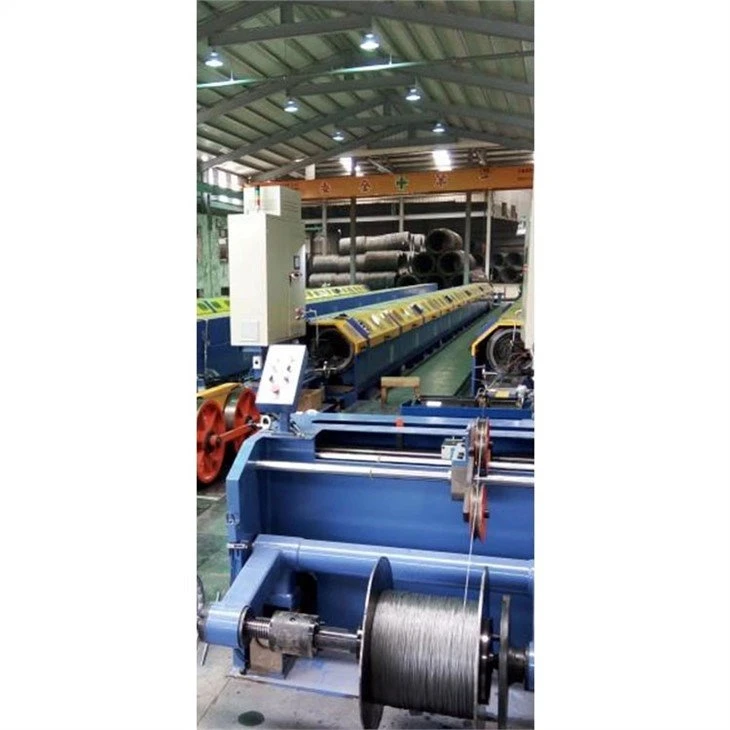

Si vous êtes intéressé par d'autres types de toronneuses, nous proposons également leMachine à toronner à double torsion, leToronneuse de tuyaux horizontale 50/3, et leToronneuse de tuyaux horizontale 165/3. Ces machines ont leurs propres caractéristiques uniques et sont adaptées à différentes exigences de production.
6. Résistance mécanique et chimique
Les produits échoués doivent souvent résister à diverses contraintes mécaniques et chimiques dans leurs environnements d'exploitation. Nous testons les produits pour leur résistance à l'abrasion, à la flexion et à la torsion. La résistance à l’abrasion est importante pour les câbles susceptibles de frotter contre d’autres surfaces lors de l’installation ou de l’utilisation. Un câble ayant une mauvaise résistance à l’abrasion peut s’user rapidement, exposant les conducteurs internes.
La résistance chimique est également essentielle, notamment dans les environnements difficiles. Par exemple, les câbles utilisés en milieu industriel peuvent être exposés à des produits chimiques tels que des acides, des alcalis et des solvants. Si les câbles ne sont pas résistants aux produits chimiques, ils peuvent être endommagés par ces substances, entraînant une baisse des performances et une durée de vie plus courte.
Conclusion
En conclusion, les normes de contrôle de qualité pour les produits toronnés par la toronneuse horizontale de tuyaux 80/6 couvrent un large éventail d'aspects, de l'apparence et des dimensions aux propriétés électriques et mécaniques. En adhérant à ces normes strictes, nous pouvons garantir que les produits que nous fabriquons sont de la plus haute qualité et répondent aux besoins de nos clients.
Si vous êtes à la recherche d'une machine à toronner fiable ou si vous avez des questions sur la qualité des produits toronnés, n'hésitez pas à nous contacter. Nous sommes toujours là pour vous aider avec vos besoins d'approvisionnement et avoir des discussions approfondies sur la manière dont nos machines peuvent répondre à vos besoins spécifiques.
Références
- Manuel de fabrication de câbles, divers auteurs
- Normes et directives industrielles pour la production de câbles et de fils
