Salut! En tant que fournisseur de machines de toronnage de fils, j'ai pu constater à quel point il est important d'analyser les données de vibration dans ces machines. L'analyse des vibrations peut nous aider à détecter rapidement les problèmes potentiels, à prévenir les pannes et à garantir le bon fonctionnement du processus de toronnage. Dans cet article de blog, je partagerai quelques conseils sur la façon d'analyser les données de vibration dans une machine à toronner les fils.
Pourquoi analyser les données de vibrations ?
Avant de plonger dans le processus d’analyse, expliquons rapidement pourquoi l’analyse des vibrations est si cruciale. Dans une machine à toronner les fils, divers composants tels que les moteurs, les engrenages et les roulements sont constamment en mouvement. Toute vibration anormale peut être le signe de problèmes tels qu’un mauvais alignement, de l’usure ou des pièces desserrées. En analysant les données vibratoires, nous pouvons :
- Détecter les premiers signes d’échec: La détection précoce des problèmes peut nous éviter des réparations coûteuses et des temps d'arrêt.
- Améliorer les performances des machines: L'identification et la résolution des problèmes de vibrations peuvent améliorer l'efficacité et la qualité du processus de toronnage.
- Assurer la sécurité des opérateurs: Des vibrations excessives peuvent présenter un risque pour la sécurité des opérateurs, il est donc essentiel de les contrôler.
Étape 1 : Collecte des données sur les vibrations
La première étape de l’analyse des données vibratoires consiste à les collecter. Vous aurez besoin d'un capteur de vibrations, qui peut être fixé à différentes parties de la machine à toronner, telles que le carter du moteur, la boîte de vitesses ou les supports de roulements. Ces capteurs mesurent les niveaux de vibration en termes d'accélération, de vitesse ou de déplacement.
Il existe différents types de capteurs, mais pour la plupart des machines à toronner les fils, les accéléromètres sont un choix populaire. Ils sont relativement faciles à installer et peuvent fournir des mesures précises. Une fois les capteurs en place, vous pouvez utiliser un système d’acquisition de données pour enregistrer les données vibratoires à intervalles réguliers.
Étape 2 : Comprendre les paramètres de vibration
Maintenant que vous disposez des données de vibration, il est temps de comprendre les paramètres clés. Les paramètres les plus couramment utilisés dans l’analyse vibratoire sont :
- Amplitude: Cela fait référence à l’ampleur de la vibration. Des amplitudes plus élevées indiquent généralement des problèmes de vibrations plus graves.
- Fréquence: La fréquence de vibration nous indique à quelle fréquence la vibration se produit. Différents composants de la machine peuvent avoir des fréquences caractéristiques, et les changements dans ces fréquences peuvent signaler des problèmes.
- Phase: Les informations de phase nous aident à comprendre la relation entre les différents signaux de vibration. Cela peut être utile pour identifier un désalignement ou un déséquilibre.
Étape 3 : Visualiser les données
L’une des meilleures façons de donner un sens aux données vibratoires est de les visualiser. Vous pouvez utiliser des outils logiciels pour créer des graphiques et des diagrammes montrant l'amplitude, la fréquence et la phase de la vibration au fil du temps. Certains types courants de visualisations incluent :
- Tracés dans le domaine temporel: Ces tracés montrent l'amplitude des vibrations en fonction du temps. Ils peuvent vous aider à identifier des changements ou des modèles soudains de vibration.
- Tracés dans le domaine fréquentiel: Également appelés spectres, ces tracés montrent l'amplitude des vibrations en fonction de la fréquence. Ils sont utiles pour identifier les fréquences dominantes et les éventuels pics anormaux.
- Parcelles de Bode: Les tracés de Bode combinent les informations d'amplitude et de phase dans un seul graphique. Ils peuvent fournir une vue plus complète des caractéristiques vibratoires.
Étape 4 : Comparaison avec les données de référence
Pour déterminer si les niveaux de vibration sont normaux ou anormaux, il est important de comparer les données actuelles avec les données de référence. Les données de référence représentent les niveaux de vibrations lorsque la machine fonctionne normalement. Vous pouvez établir une référence en collectant des données de vibration pendant la phase de mise en service de la machine ou lorsqu'elle est en bon état de fonctionnement.
Si les données de vibration actuelles s'écartent considérablement de la ligne de base, cela peut indiquer un problème. Par exemple, une augmentation de l’amplitude ou un changement de fréquence pourrait être le signe d’une usure, d’un désalignement ou d’un déséquilibre.
Étape 5 : Dépannage et diagnostic
Une fois que vous avez identifié des vibrations anormales, l'étape suivante consiste à dépanner et à diagnostiquer le problème. Voici quelques causes courantes de vibrations dans les machines à toronner les fils et comment y remédier :
- Désalignement: Des composants mal alignés peuvent provoquer des forces inégales et une augmentation des vibrations. Vérifiez l'alignement du moteur, de la boîte de vitesses et des autres pièces rotatives et effectuez les ajustements nécessaires.
- Usure normale: Au fil du temps, les composants tels que les roulements et les engrenages peuvent s'user, entraînant une augmentation des vibrations. Inspectez régulièrement ces composants et remplacez-les si nécessaire.
- Déséquilibre: Un déséquilibre des pièces en rotation peut provoquer des vibrations. Vous pouvez utiliser des techniques d’équilibrage pour corriger le déséquilibre et réduire les vibrations.
- Pièces détachées: Des boulons, écrous ou autres pièces desserrés peuvent également contribuer aux vibrations. Vérifiez les connexions desserrées et resserrez-les si nécessaire.
Étape 6 : Surveillance et maintenance
L'analyse vibratoire n'est pas un processus unique. Il est important de surveiller en permanence les niveaux de vibration de la machine à toronner les fils pour garantir que tout problème est détecté et résolu rapidement. Vous pouvez mettre en place un système de surveillance qui vous alerte lorsque les niveaux de vibrations dépassent un certain seuil.
Outre la surveillance, un entretien régulier est également crucial pour prévenir les problèmes de vibrations. Cela comprend la lubrification des pièces mobiles, le nettoyage de la machine et la réalisation d'inspections de routine.
Nos machines à toronner les fils

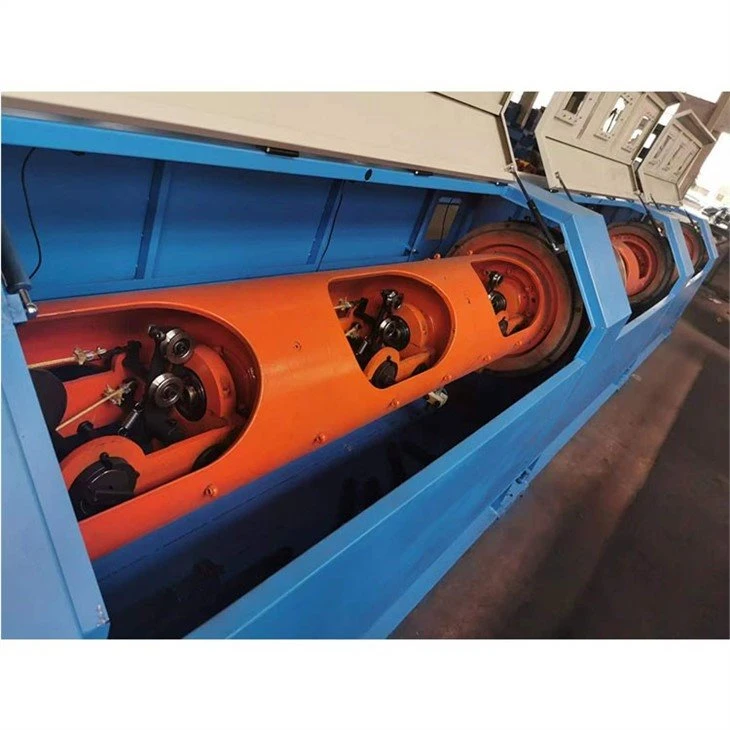

Dans notre entreprise, nous proposons une gamme de produits de haute qualitéMachine à toronnerconçus pour minimiser les vibrations et garantir un fonctionnement fiable. NotreToronneuse horizontale de tuyaux 200/36etToronneuse de tuyaux horizontale 100/12sont équipés de fonctionnalités et de technologies avancées pour offrir d'excellentes performances et durabilité.
Si vous êtes à la recherche d'une machine à toronner les fils ou si vous avez besoin d'aide pour l'analyse des vibrations, n'hésitez pas à nous contacter. Nous disposons d’une équipe d’experts qui peuvent vous aider avec vos besoins spécifiques et vous proposer les meilleures solutions.
Conclusion
L'analyse des données de vibration dans une machine à toronner les fils est un élément important pour garantir son fonctionnement et ses performances fiables. En suivant les étapes décrites dans cet article de blog, vous pouvez collecter, analyser et interpréter efficacement les données de vibration afin de détecter et de résoudre rapidement les problèmes potentiels. N’oubliez pas qu’une surveillance et un entretien réguliers sont essentiels au bon fonctionnement de votre machine.
Si vous avez des questions ou avez besoin d'aide supplémentaire, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à tirer le meilleur parti de votre machine à toronner les fils.
Références
- "Analyse des vibrations pour la maintenance et le diagnostic des machines" par Michael G. Pecht
- "Vibration mécanique : analyse, incertitudes et contrôle" par Daniel J. Inman
